Produktbeskrivning
S Series Brass Indoor Stepped Insert -kontakter är en högpresterande kontakt, designad för kraftapplikationer i fordon PCB . gjord av premium mässing, den har en unik stegad insats, säkerställer utmärkta konduktivitet och hållbarhet . Denna inomhus -rated -kontakt med automatiska automatiska förhållanden, erbjudanden och hållbarhet {{2}. PCB .
GreatMade del nr .: JH-EMN .2 S .304. Bll
Oem del nr .: Ern .2 S .304. Bll

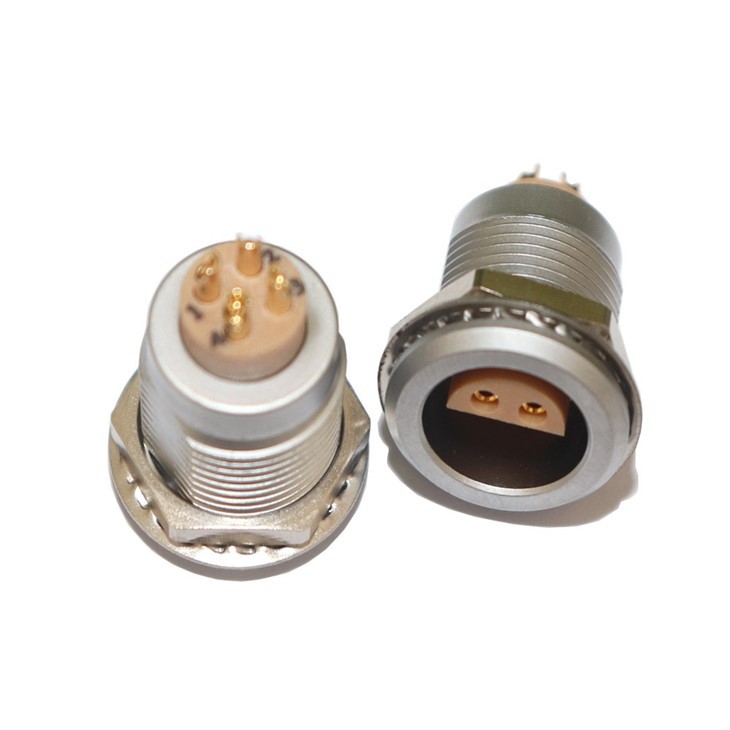

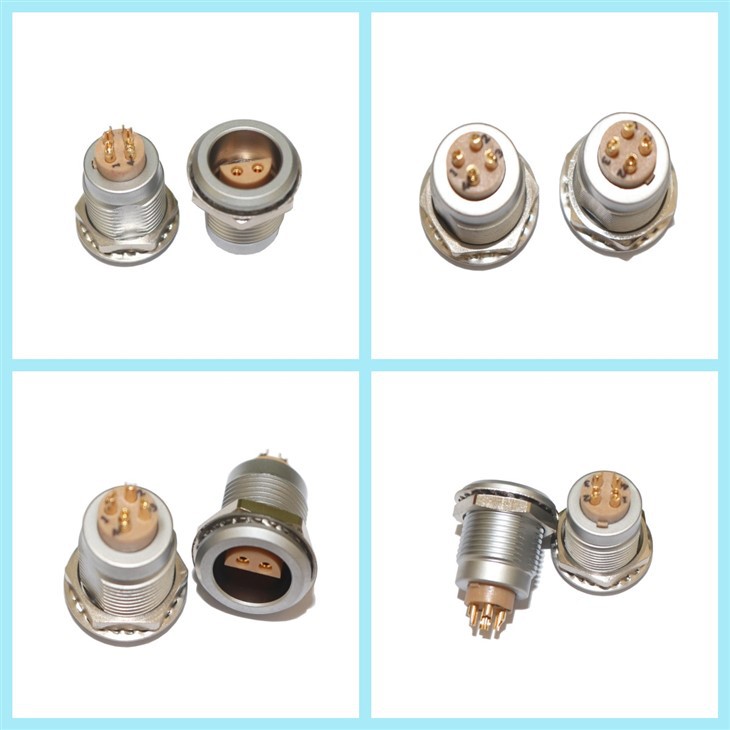

S Series mässing inomhus stegade insatskontakter
Kompatibel med ett brett utbud av fordonselektriska komponenter och PCB -design .
Uppfyller industrin - Standardkrav för fordonskraft och signalanslutningsgränssnitt .
specifikation
| Produktnamn | Metalluttag |
| Produkttyp | Circular Push Pull Connector/ Socket |
| Uttag/ behållare | Socket/ behållare - Fixed Panel Front Moneded |
| Låssystem | Tryck-dra |
| Antal kontakter lågspänning | 4 |
| Storlek | 2S |
| Föreslagen matchande del | Ffp .2 s .304. Blal62Z |
| Produktserie | S-serien, S-Indoor Stepped Insert |
| Gradering | Inomhusanvändning inom fordonsmiljöer |
| Nominell spänning | 500V (AC/DC) |
| Nominell ström | 30A |
| Kontaktmotstånd | Mindre än eller lika med 5mΩ |
| Isoleringsmotstånd | Större än eller lika med 1000mΩ vid 500V DC |
| Dielektrisk tillträdesspänning | 1500V (AC) i 1 minut |
| Driftsfrekvens | DC - 10 MHz (lämplig för både effekt och låg frekvenssignalöverföring) |
| Införingskraft | Insättningskraft: mindre än eller lika med 80n |
| Extraktionsstyrka | Extraktionskraft: större än eller lika med 20n |
| Parningscykler | Minst 500 cykler utan betydande prestanda nedbrytning |
| Vibrationsmotstånd | Tål 1,5 mm amplitud, 10 - 2000 Hz frekvensområde |
| Chockmotstånd | 50 g acceleration, 11ms varaktighet |
Driftstemperatur: - 40 examen till + 85 examen
Lagringstemperatur: - 50 examen till + 100 examen
Fuktmotstånd: 10% - 95% relativ fuktighet (icke - kondensering)
Intrångsskydd: IP40 (skyddade mot fasta föremål större än 1,0 mm)
Produktfunktioner
-
Mässingsbyggnad:Mässing ger stor konduktivitet, skär kraftförlust och erbjuder hög styrka, varaktiga fordonsvibrationer, temperaturskift och mekanisk stress .
-
Stegad insats:Exakta PCB -anslutningar med exakt stiftjustering, minska felaktigheter och förbättra tillförlitligheten .
-
Inomhusanvändning:Presterar bra i olika inomhusbilsförhållanden och säkerställer stabil drift .
-
Hög - ström:Överför höga strömmar säkert för kraft - hungriga bildelar .
-
Kompakt:Liten och lätt, lätt passande ut i rymden - Begränsad fordons PCB .
Produktfördelar
- Pålitlighet:Mässing och stegad insatsdesign säkerställer långvariga, stabila anslutningar, minskar elektriska fel och underhåll .
- Effektivitet:Hög konduktivitet maximerar kraftöverföring, optimering av energianvändning och gynnar EVS: s batteritid .
- Kompatibilitet:Uppfyller fordonets PCB -behov, integrerar enkelt med befintliga mönster, ingen större återkonstruktion krävs .
- Kostnad - Effektivitet:Tillförlitliga prestanda minskar misslyckanden, och dess långa livslängd med lågt underhåll sparar kostnader .
Ansökningsområden
- EVS: Används i batteristyrning för att kontrollera kraftflödet och i elektriska drivlinor för motorisk överföring .
- Hybridfordon: Integrerar elektriska system för motorer, motorer och batterier för effektiv kraftdelning .
- Automotive Infotainment: Powers stora skärmdisplayer och ljudsystem, säkerställer stabil signalöverföring .
- ADA: levererar tillförlitlig kraft och anslutningar för radar, kameror och lidar, vilket förbättrar fordonssäkerhet .
Användningsinstruktioner
- Kraftfördelning: JH-EMN .2 S .304. Bll-kontakt distribuerar ström från fordonskällor som batterier till PCB och komponenter .
- Signalöverföring: Det skickar också kontrollsignaler mellan PCB: er, samordnar bilsystem .
- Sammankoppling av komponenter: Fungerar som en nyckellänk och ansluter elektriska komponenter till PCB för harmonisk systemdrift .
