Standardnyckel Serie B LH-FGG
Det karakteristiska kännetecknet för dessa kontaktserier är ett nyckelsystem som tillåter högre kontaktdensitet och förhindrar alla fel i uppriktningen. De olika nycklingsalternativen förhindrar oönskad korskoppling av annars liknande kopplingar. Det är också möjligt att använda crimpkontakter för att minska kabelmonteringstiden. Dessa kontaktserier inkluderar 0B till 5B-serien samt 00 multipol och 2G (förkortad version av 2B-serien), vissa vakuumtäta modeller finns också tillgängliga.
B-serien JH-FGG erbjuder en flexibel, praktisk, hållbar och pålitlig cirkulär flerpolig kontakt för applikationer som kräver snabb och säker Push-Pull-låsning.
Det självlåsande systemet gör att kontakten kan kopplas ihop genom att helt enkelt trycka in kontakten axiellt i uttaget.
När den väl har låsts kan anslutningen inte brytas genom att dra i kabeln eller någon annan komponent förutom den yttre frigöringshylsan.
Gör det till ett idealiskt val för halvledartillverkning och testprocesser, test och mätning, instrumentering, medicinsk utrustning, forskning och audio/videoapplikationer.
HUVUDDRAG:
B-seriens kontakter ger följande huvudfunktioner:
– säkerhet för Push-Pull självlåsande system – flerpoliga typer 2 till 64 kontakter
– löd-, krymp- eller tryckkontakter (rak eller armbåge) – hög packningsdensitet för utrymmesbesparing
– 360 graders skärmning för full EMC-skärmning. – nyckelsystem («G»-nyckelstandard)
– flera nyckelalternativ för att undvika korskoppling av liknande kopplingar för kopplingsuppriktning
Delsektion som visar interna komponenter
| NEJ. |
Fast uttag |
Rak plugg |
| 1. |
yttre skal |
yttre skal |
|
2. |
jordningskrona |
spärrhylsa |
| 3. |
hållarring |
spännhylsmutter |
|
4. |
sexkantsmutter |
delad insatshållare |
| 5. |
låsbricka |
isolator |
| 6. |
isolator |
manlig kontakt |
| 7. |
kvinnlig kontakt |
hylsa |
Tekniska egenskaper
Mekanisk och klimatisk
Egenskaper Värde Standard
Endurance >5000 cykler IEC 60512-5 test 9a
Luftfuktighet upp till 95 procent vid 60 grader C
Temperaturområde - 55 grader C plus 250 grader C
Motstånd mot vibrationer 10-2000 Hz, 15 g IEC 60512-4 test 6d
Stötmotstånd Stötmotstånd IEC 60512-4-test 6c
Saltspraykorrosionstest > 144h IEC 60512-6 test 11f
Skyddsindex (matchat) IP50 IEC 60529
Klimatkategori 55/175/21 IEC 60068-1
Elektrisk
Egenskaper Värde Standard
Avskärmning at 10 MHz >75 dB IEC 60169-1-3
efficiency at 1 GHz >40 dB IEC 60169-1-3
De olika testerna har utförts med JH-FGG och JH-EGG kopplingspar, med förkromat mässingsskal och PEEK isolator.
JH-FGG B-serien hane rak plugg

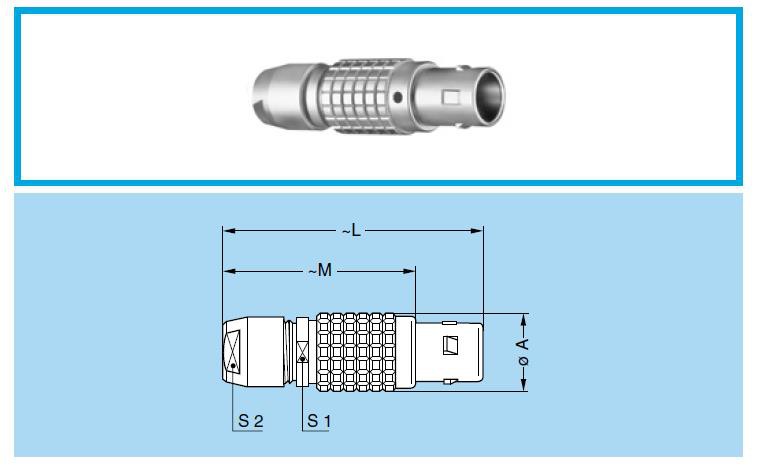

JH-FGG Rak kontakt, nyckel (G) eller nycklar (A...M och R),kabelhylsa
| Referens | Mått (mm) | |||||
| Modell | Serier | A | L | M | S1 | S2 |
| LFGG | 00B | 6.4 | 28.5 | 20.5 | 5.5 | 5 |
| LFGG | 0B | 9.5 | 36 | 26 | 8 | 7 |
| LFGG | 1B | 12 | 43 | 32 | 10 | 9 |
| LFGG | 2B | 15 | 50 | 38 | 13 | 12 |
| LFGG | 3B | 18 | 58 | 43 |
15 |
14 |
JH-FGG Rak kontakt, nyckel (G) eller nycklar (A...M), kabelhylsa ochmutter för montering av böjavlastning
| Referens | Mått (mm) | |||||
| Modell | Serier | A | L | M | S1 | S2 |
| LFGG | 00B | 6.4 | 28.5 | 20.5 | 5.5 | 5 |
| LFGG | 0B | 9.5 | 36 | 26 | 8 | 7 |
| LFGG | 1B | 12 | 43 | 32 | 10 | 9 |
| LFGG | 2B | 15 | 50 | 38 | 13 | 12 |
| LFGG | 3B | 18 | 58 | 43 |
15 |
14 |
Detaljer

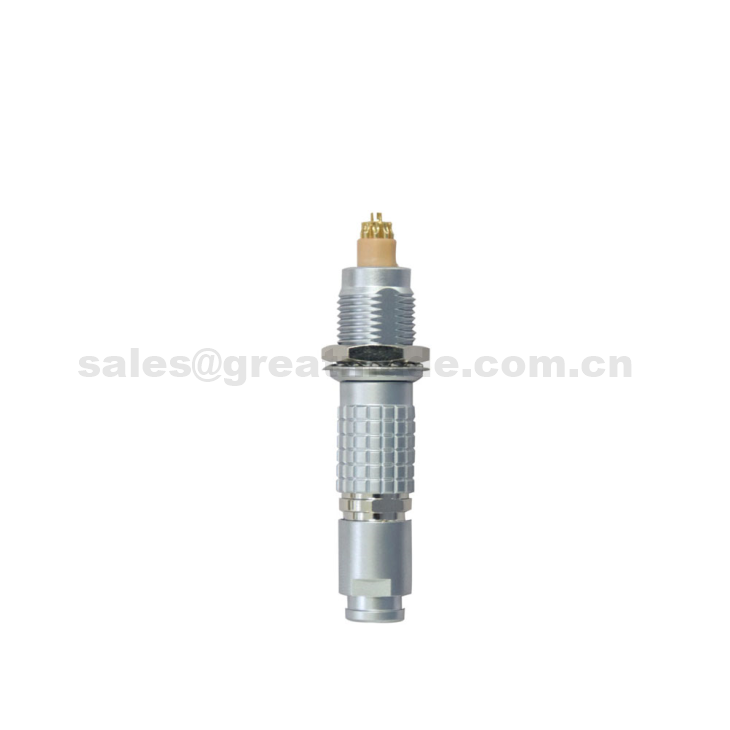

Produktnamn: Push Pull Självlåsande multipolig rak kontaktkontakt
Ursprung: Kina Märke: Greatmade Typ: cirkulär push pull
Miljö: Inomhus Kön: Kvinna/Man Ytbehandling: Pärlkrom
Stift: 2 till 16 stift IP-grad: IP50 Kontakttyp: Löd
Kontakta Treatmen: Pläterat guld Uthållighet: Över 5000 gånger push-pull Hus Material: Krompläterad mässing
Isolatormaterial:PPS Användning:Fordon/Kommunikation/Industri/LED-display
Förpackning
1 PCS-kontakt i en PE-påse
50-100 PCS-kontakter i en liten kartong/tecknad film
- Hamn: Shenzhen, Kina
FAQ
F1: Hur fungerar en push pull-kontakt?
Push-pull-kontakter förhindrar framgångsrikt oavsiktliga frånkopplingar genom användning av en stark, självlåsande mekanism som gör att kontakten kan kopplas ihop genom att trycka in kontakten i uttaget. Anslutningen kan dock inte brytas genom att bara dra i den.
F2: Kan du producera anpassade produktordrar? OEM eller ODM beställningar?
Säker. Med OEM- och ODM-tillverkningserfarenhet kan vi förse dig med anpassade anslutningslösningar i ett enda tillfälle.
F3: Ger du gratis prov?
Nej, och du måste betala för leveransavgift.
F4: Hur transporterar du varorna?
Som vår clentele efterfrågan kan det ske med AIR/SEA Freight/expressleverans (t.ex. DHL/UPS/FEDEX).
Populära Taggar: PUSH PULL SJÄLVLÅSANDE MULTIPOL RAK PLUGKONTAKT, Kina, tillverkare, anpassade, bulk, köprabatt, lågt pris, hög kvalitet
