Standardnyckel Serie B LH-FGG/EGG
Det karakteristiska kännetecknet för dessa kontaktserier är ett nyckelsystem som tillåter högre kontaktdensitet och förhindrar alla fel i uppriktningen. De olika nycklingsalternativen förhindrar oönskad korskoppling av annars liknande kopplingar. Det är också möjligt att använda crimpkontakter för att minska kabelmonteringstiden. Dessa kontaktserier inkluderar 0B till 5B-serien samt 00 multipol och 2G (förkortad version av 2B-serien), vissa vakuumtäta modeller finns också tillgängliga.
För applikationer som kräver snabb och säker Push-Pull-låsning, ger B-serien JH-EGG en flexibel, användbar, robust och pålitlig cirkulär flerpolig kontakt.
Det självlåsande systemet gör att kontakten kan kopplas ihop genom att helt enkelt trycka in kontakten axiellt i uttaget.
När den väl har låsts kan anslutningen inte brytas genom att dra i kabeln eller någon annan komponent förutom den yttre frigöringshylsan.
Gör det till ett idealiskt val för halvledartillverkning och testprocesser, test och mätning, instrumentering, medicinsk utrustning, forskning och audio/videoapplikationer.
HUVUDDRAG:
B-seriens kontakter ger följande huvudfunktioner:
– säkerhet för Push-Pull självlåsande system – flerpoliga typer 2 till 64 kontakter
– löd-, krymp- eller tryckkontakter (rak eller armbåge) – hög packningsdensitet för utrymmesbesparing
– 360 graders skärmning för full EMC-skärmning. – nyckelsystem («G»-nyckelstandard)
– flera nyckelalternativ för att undvika korskoppling av liknande kopplingar för kopplingsuppriktning
Delsektion som visar interna komponenter
| NEJ. |
Fast uttag |
Rak plugg |
| 1. |
yttre skal |
yttre skal |
|
2. |
jordningskrona |
spärrhylsa |
| 3. |
hållarring |
spännhylsmutter |
|
4. |
sexkantsmutter |
delad insatshållare |
| 5. |
låsbricka |
isolator |
| 6. |
isolator |
manlig kontakt |
| 7. |
kvinnlig kontakt |
hylsa |
Tekniska egenskaper
Mekanisk och klimatisk
Egenskaper Värde Standard
Endurance >5000 cykler IEC 60512-5 test 9a
Luftfuktighet upp till 95 procent vid 60 grader C
Temperaturområde - 55 grader C plus 250 grader C
Motstånd mot vibrationer 10-2000 Hz, 15 g IEC 60512-4 test 6d
Stötmotstånd Stötmotstånd IEC 60512-4-test 6c
Saltspraykorrosionstest > 144h IEC 60512-6 test 11f
Skyddsindex (matchat) IP50 IEC 60529
Klimatkategori 55/175/21 IEC 60068-1
Elektrisk
Egenskaper Värde Standard
Avskärmning at 10 MHz >75 dB IEC 60169-1-3
efficiency at 1 GHz >40 dB IEC 60169-1-3
De olika testerna har utförts med JH-FGG och JH-EGG kopplingspar, med förkromat mässingsskal och PEEK isolator.
JH-EGG B Series hona fast uttag

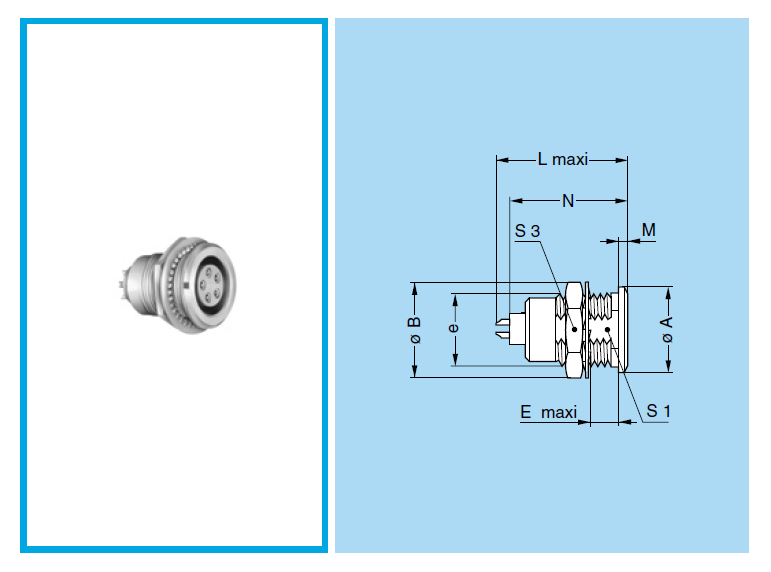

JH-EGG Fast uttag, mutterfäste, nyckel (G) eller nycklar (A…M och R)
| Referens | Mått (mm) | |||||||||
| Modell | Serier | A | B | e | E | L | M | N | S1 | S3 |
| JH-EGG | 00 | 8 | 10.2 | M7×0.5 | 6.0 | 15.5 | 1.0 | 13.7 | 6.3 | 9 |
| JH-EGG | 0B | 14 | 12.4 | M9×0.6 | 7.0 | 20.7 | 1.2 | 19.1 | 8.2 | 11 |
| JH-EGG | 1B | 18 | 15.8 | M12×1.0 | 7.5 | 23.0 | 1.5 | 21.1 | 10.5 | 14 |
| JH-EGG | 2B | 22 | 19.2 | M15×1.0 | 8.5 | 26.7 | 1.8 | 24.6 | 13.5 | 17 |
| JH-EGG | 3B | 25 | 25.0 | M18×1.0 | 11.5 | 30.7 | 2.0 | 28.1 | 16.5 | 22 |
| JH-EGG | 4B | 28 | 34.0 | M25×1.0 | 12.0 | 35.7 | 2.5 | 34.1 | 23.5 | 30 |
| JH-EGG | 5B | 40 | 40.0 | M35×1.0 | 11.0 | 43.5 | 3.0 | 39.6 | 33.5 | - |
Detaljer

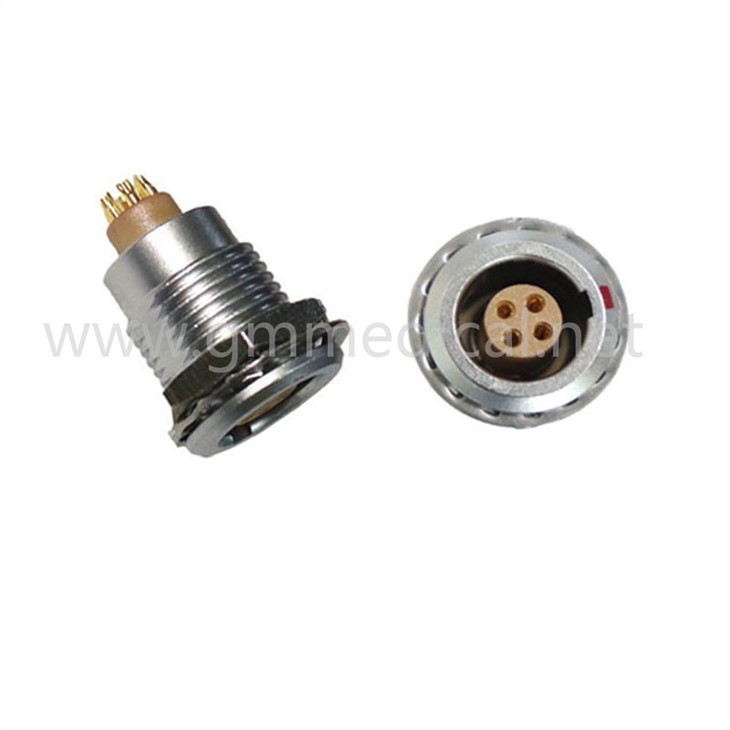

Produktnamn: Push Pull Självlåsande flerpolig kontakt fast uttag
Ursprung: Kina Märke: Greatmade Typ: cirkulär push pull
Miljö: Inomhus Kön: Kvinna/Man Ytbehandling: Pärlkrom
Stift: 2 till 16 stift IP-grad: IP50 Kontakttyp: Löd
Kontakta Treatmen: Pläterat guld Uthållighet: Över 5000 gånger push-pull Hus Material: Krompläterad mässing
Isolatormaterial:PPS Användning:Fordon/Kommunikation/Industri/LED-display
Förpackning
1 PCS-kontakt i en PE-påse
50-100 PCS-kontakter i en liten kartong/tecknad film
- Hamn: Shenzhen, Kina
- Ledtid:
-
Kvantitet (stycken) 1 - 200 201 - 500 >500 Ledtid (dagar) 5 7 Ska förhandlas
FAQ
F1: Hur fungerar en push pull-kontakt?
Push-pull-kontakter förhindrar framgångsrikt oavsiktliga frånkopplingar genom användning av en stark, självlåsande mekanism som gör att kontakten kan kopplas ihop genom att trycka in kontakten i uttaget. Anslutningen kan dock inte brytas genom att bara dra i den.
F2: Kan du producera anpassade produktordrar? OEM eller ODM beställningar?
Säker. Med OEM- och ODM-tillverkningserfarenhet kan vi förse dig med anpassade anslutningslösningar i ett enda tillfälle.
F3: Ger du gratis prov?
Nej, och du måste betala för leveransavgift.
F4: Hur transporterar du varorna?
Som vår clentele efterfrågan kan det ske med AIR/SEA Freight/expressleverans (t.ex. DHL/UPS/FEDEX).
