15-stifts EKG EKG-kabel för M-serien och E-serien

Denna direktanslutna EKG-kabel är för användning med ZOLL E-serien och M-serien.
Kompatibel Zoll M Series 12-lednings-EKG-kabelsats, detta är en icke-OE-kabelsats i ett stycke 12-för Zoll M-serien. Det ger en avsevärd besparing jämfört med originaldesignen och dess design i ett stycke gör att viktiga ledningar inte kan gå förlorade eller tappa bort.

KompatibelZoll 15Pin EKG EKG-kabel med 10 ledningar för M-serien och E-serien, IEC/Grabber

Ett elektrokardiogram (EKG) är ett enkelt test som kan användas för att kontrollera ditt hjärtas rytm och elektriska aktivitet. Sensorer fästa på huden används för att upptäcka de elektriska signaler som ditt hjärta producerar varje gång det slår.

Beskrivning

Produktnamn: Direct-Connect EKG-kabel med ledningar

OEM/ODM: Ja

♦ Kompatibelt märke: Zoll

♦ Kompatibel modell:

Detta är en gjuten kompatibel Zoll 1-stegs patientkabel i ett stycke för defibrillatorer i E-serien och M-serien. Inkluderar stamkabel och lem och V-kablar. 11 fot kabel.

OEM-nummer: 8000-1007-01, 8000-1007-02

Specifikation:

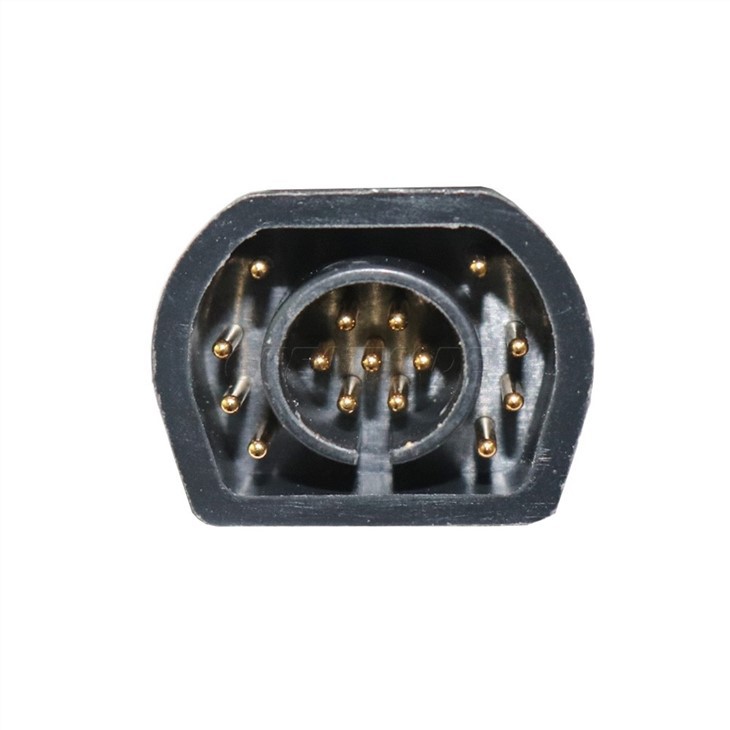

1. Gränssnitt: 15 stift, 10 ledningar

2. Längd: 3,5 m,

3. material: Medicinsk TPU

4. Typ: AHA/ IEC, Snap/ Clip/ din 3.0/ banana 4.0 finns tillgängliga

3. Garanti: 6 månader

4. Erbjud OEM/ODM

Produktfördelar:

1. Integrerad kontaktkontakt, solid och lätt att rengöra;

2. Färgkoden på elektrodkontakten, lätt att läsa och använda;

3. Utmärkt skärmningsprestanda och anti-interferensprestanda, bättre signalkvalitet.


Elektrodplacering

Beroende på lokal användning är EKG-ledningar märkta med vissa etiketter. Se följande tabell för etiketter och färgkoder för de olika elektroduppsättningarna.

Plats	AHA-etiketter	IEC-etiketter
Höger arm	RA (vit)	R (röd)
Vänster arm	LA (svart)	L (gul)
Höger ben	RL (grön)	N (svart)
Vänster ben	LL (röd)	F (grön)
Bröst	V1	C1
Bröst	V2	C2
Bröst	V3	C3
Bröst	V4	C4
Bröst	V5	C5
Bröst	V6	C6

Korrekt hudförberedelse och användning av rätt elektroder är mycket viktigt för god signalkvalitet.

Förbered vid behov patientens hud för elektrodapplicering genom att:

• Raka eller klippa överflödigt hår på elektrodstället.

• Rengör fet hud med en spritkudde.

• Gnugga platsen snabbt för att torka.

• Undvik att placera elektroder över senor och större muskelmassor.

Placera elektroder på patienten. Alla elektroder måste vara anslutna.

När du skaffar 12-avlednings-EKG från tysta liggande patienter rekommenderar vi att du placerar extremitetselektroderna var som helst längs anklarna och handlederna. När det är svårt för patienten att förbli orörlig pga

frossa, muskelskakningar eller rörelser av transportfordon, placera lemelektroder på patientens bröstkorg för bättre resultat. (Se följande två diagram för placering av lemelektrod).

Placera de prekordiala elektroderna över bröstet på följande platser:

V1: Fjärde interkostala utrymmet, vid patientens högra bröstkant.

V2: Fjärde interkostala utrymmet, vid patientens vänstra bröstkant.

V3: Femte ribban, mellan avledningarna V2 och V4.

V4: Femte interkostalutrymmet, på patientens mittklavikulära linje.

V5: Patientens vänstra främre axillärlinje, vid horisontell nivå av V4.

V6: Patientens vänstra midaxillära linje, på samma horisontella nivå som V4 och V5

Att lokalisera V1-positionen (fjärde interkostala utrymmet) är kritiskt viktigt eftersom det är referenspunkten för att lokalisera placeringen av de återstående V-ledarna. För att lokalisera V1-positionen:

1. Placera fingret ovanpå halsskåran (se bilden nedan).

2. Flytta fingret långsamt nedåt cirka 1,5 tum (3,8 centimeter) tills du känner en lätt horisontell ås eller höjd. Detta är "Louis vinkel", där manubriumet förenar bröstbenets kropp.

3. Lokalisera det andra interkostala utrymmet på patientens högra sida, lateralt om och precis under "Louisvinkeln".

4. Flytta fingret nedåt ytterligare två interkostala utrymmen till det fjärde interkostala utrymmet som är V1-positionen.

Obs! När du placerar elektroder på kvinnliga patienter, placera alltid elektroderna V3-V6 under bröstet

än på bröstet.

FAQ

Vad är EKG-kablar?

EKG-avledningar tillhandahåller anslutning mellan patientanbringade elektroder och olika telemetri- och övervakningsenheter vid sängkanten, vilket möjliggör icke-invasiv övervakning av elektriska impulser som genereras av hjärtat under en tidsperiod, vilket resulterar i ett elektrokardiogram.

Vad är EKG-kablar gjorda av?

EKG-kablar och EKG-ledningar tillverkas av material som termoplastisk elastomer (TPE), termoplastisk polyuretan (TPUA), PVC eller silikon. TPE har varit det huvudsakliga materialet som använts på grund av dess hållbarhet, styrka och kompatibilitet förutom att ge säkerhet och komfort till patienter.

Vad är skillnaden mellan och EKG och EKG?

Det är ingen skillnad mellan ett EKG och ett EKG. Båda hänvisar till samma procedur, men den ena är på engelska (elektrokardiogram – EKG) och den andra är baserad på den tyska stavningen (elektrokardiogramm – EKG). Det är vanligt att använda det tyska "EKG" i USA eftersom "EKG" låter väldigt likt en annan procedur som kallas EEG.

Ett EKG/EKG är en procedur för att registrera elektrisk aktivitet i hjärtat under en tidsperiod med hjälp av elektroder som är strategiskt placerade på kroppen. Det vanligaste EKG kallas 12-lead EKG.
